1.背景
公司项目大多都是管理系统，表格表单页面比较多，由于前端人手不够，公司打算利用低代码生成代码的方式提高平常前后端在表单这一块开发的效率。
以下为调研时的构思设计
2.技术选型
因为公司所有项目的前端都是用的vue3编写的，并且公司前端人少都比较忙，想要从头到尾研发一套低代码生成项目是不太现实的，所以我们团队主要调研市面上一些基于vue3的实现的低代码生成方案和开源的一些项目，最终领导们一致确定基于芋道平台来二次开发以实现我们想要的功能。
芋道目前是基于数据库表来进行基础代码生成的，即一个表对应一个页面的基础展示表格和添加修改表单。

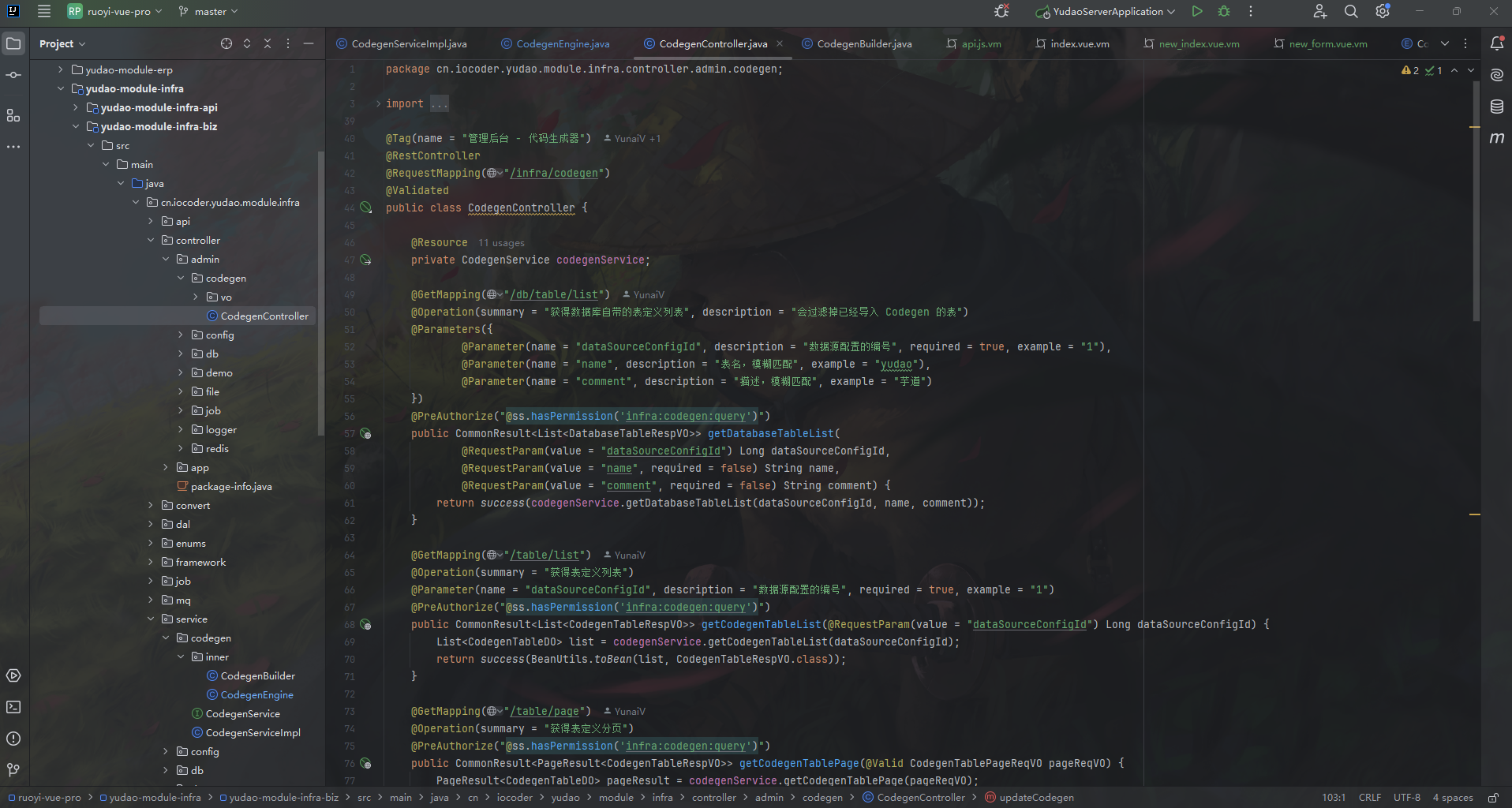

3.低代码生成流程梳理 芋道低代码源码目录
3.1 数据源配置

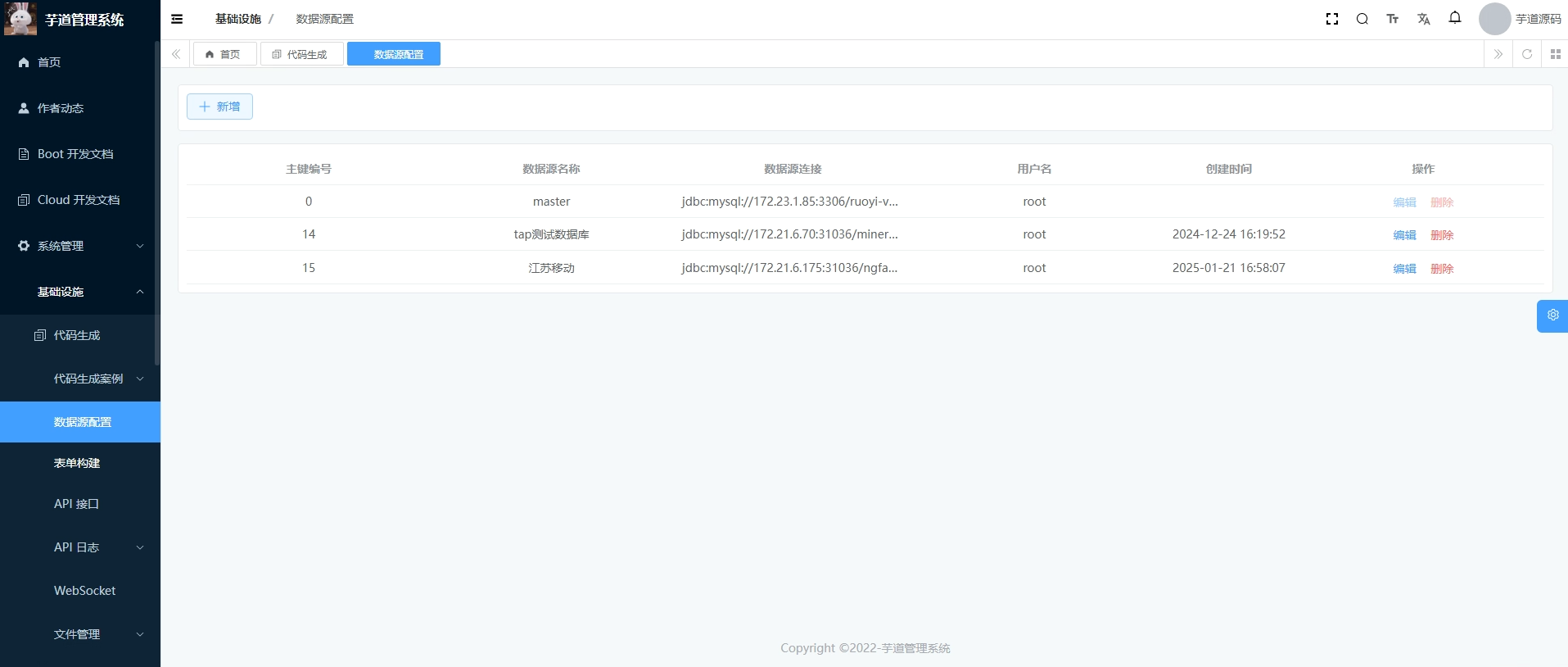

先进入页面点击数据源配置，然后点击新增，输入相关的数据源信息提交

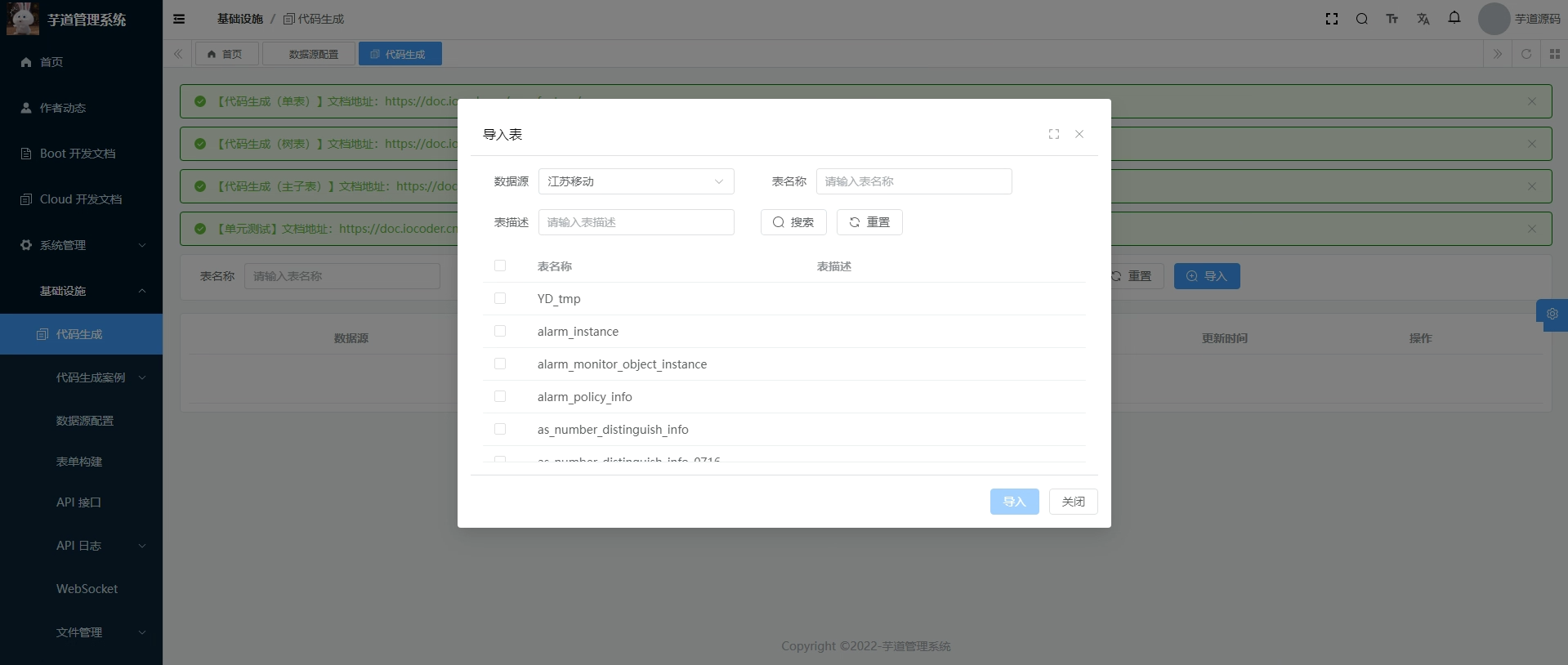

进入代码生成页面，点导入按钮，选择刚刚添加的数据源，点击搜索会展示这个数据源所有可添加的表

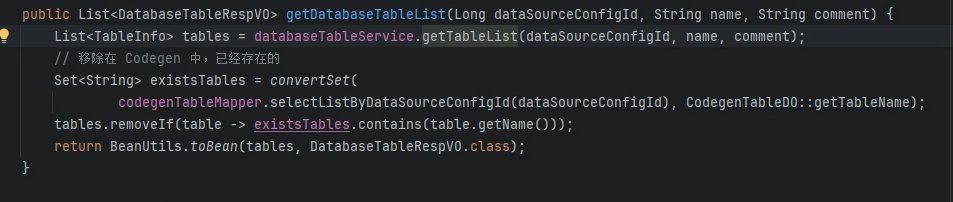

搜索数据源表单时会先查找所有可用表，然后过滤掉已经添加保存的

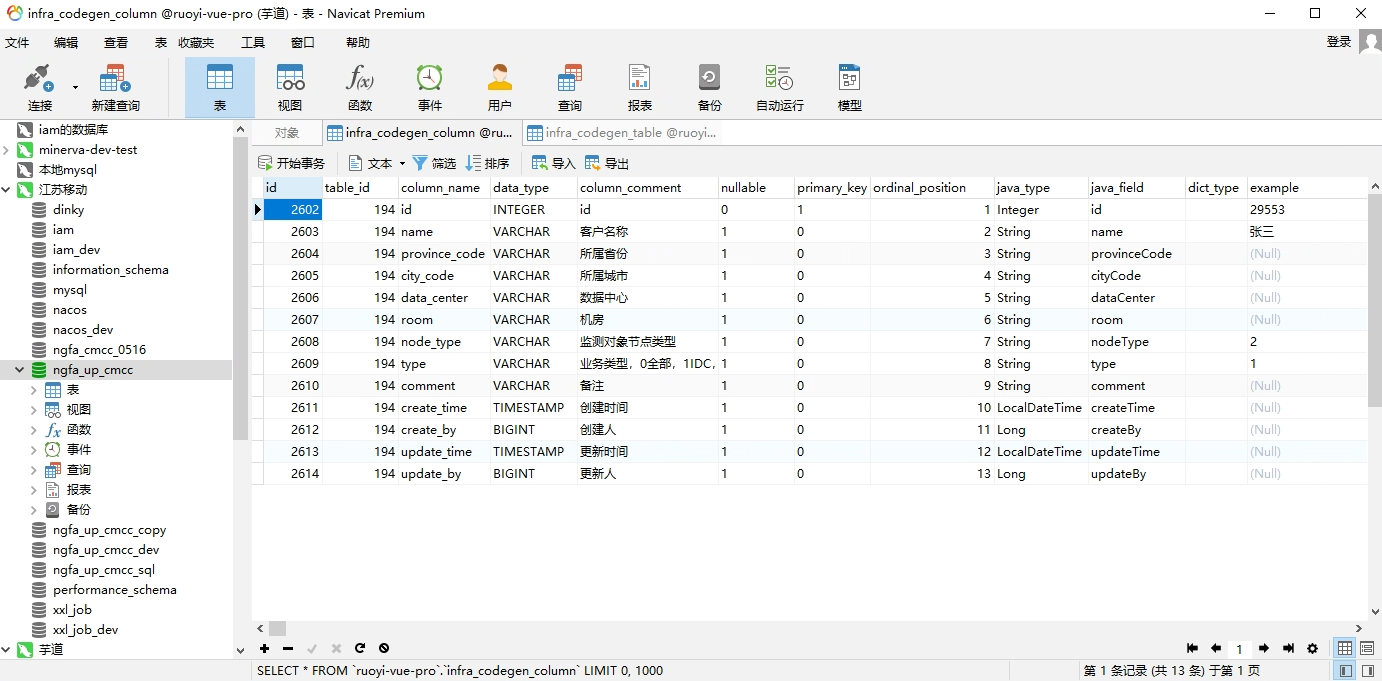

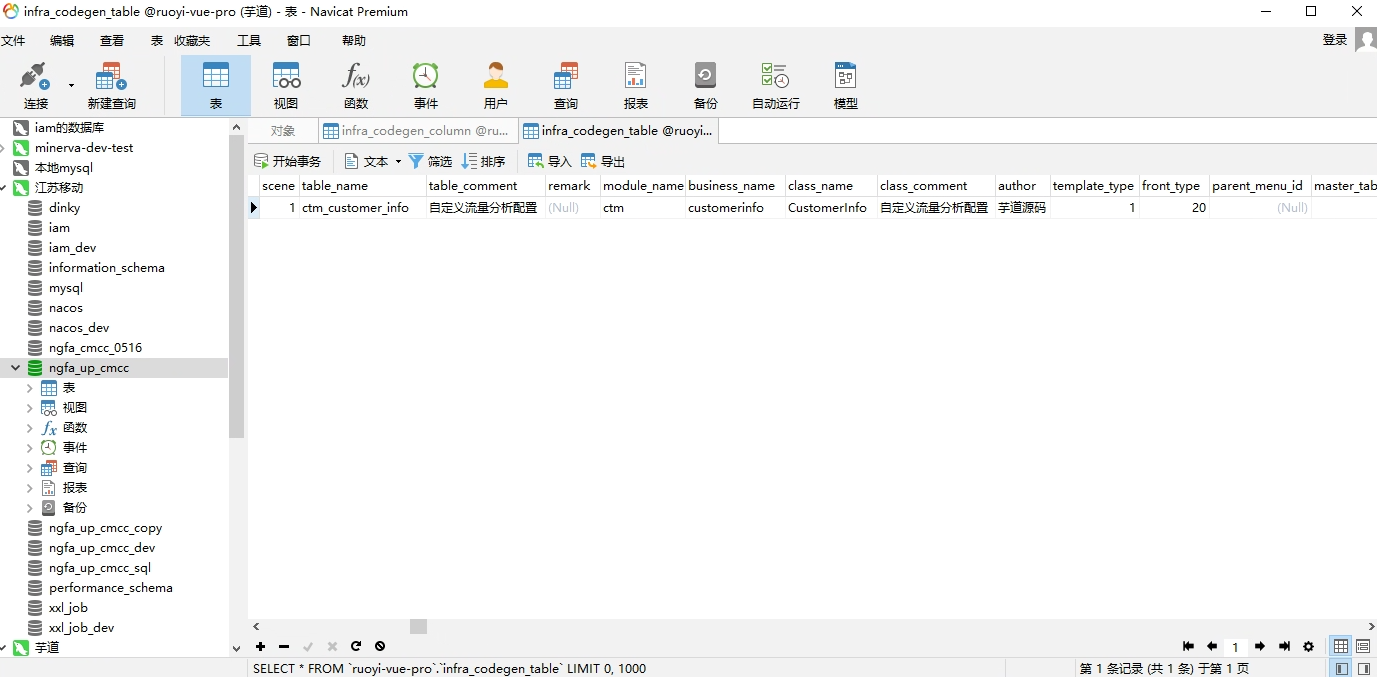

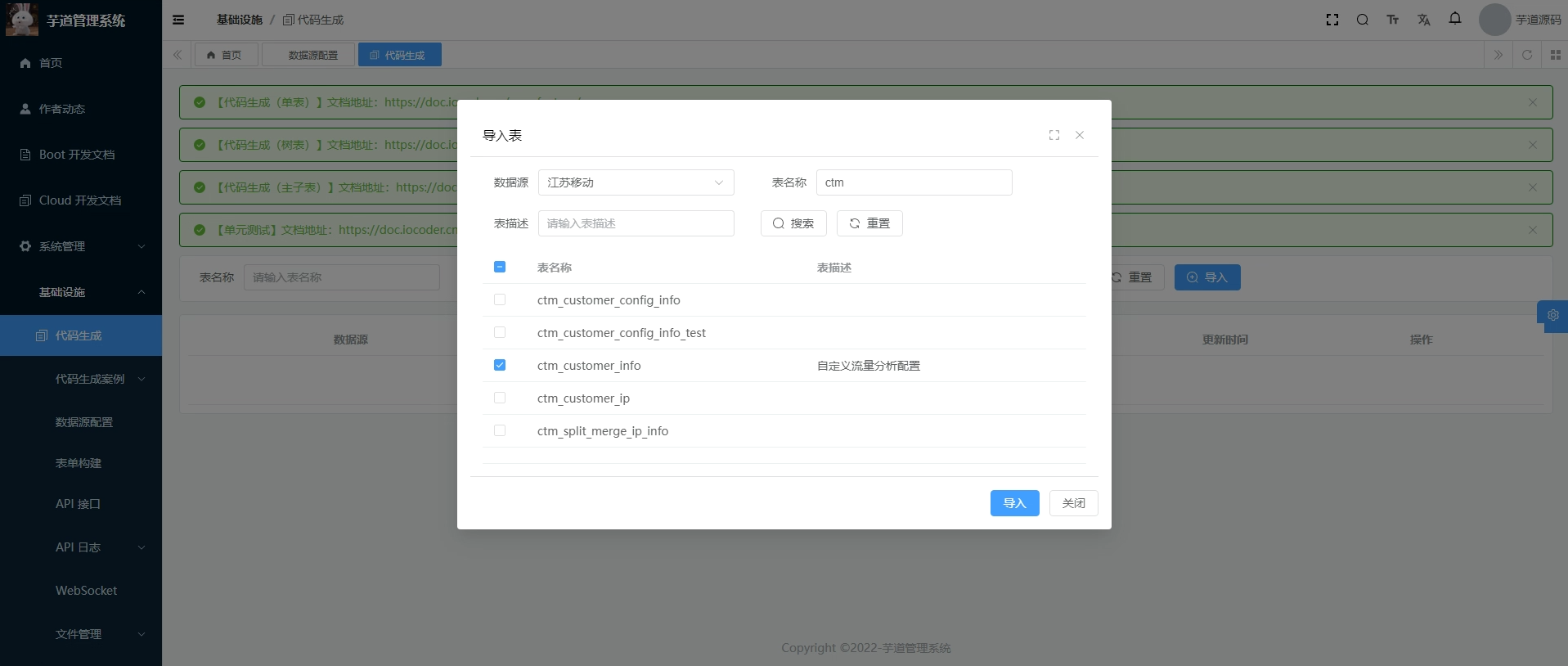

勾选一个表，点击导入，系统会将这个表的信息和每一列的信息都保存到当前系统的数据库中
3.2 导入表逻辑
选了表后点击导入按钮，系统会调用create-list接口，根据当前业务所需，重新封装导入表的信息以及每一列的信息然后保存，如上图所示
CodegenController.java
@Operation(summary = "基于数据库的表结构，创建代码生成器的表和字段定义")
@PostMapping("/create-list")
@PreAuthorize("@ss.hasPermission('infra:codegen:create')")
public CommonResult<List<Long>> createCodegenList(@Valid @RequestBody CodegenCreateListReqVO reqVO) {
return success(codegenService.createCodegenList(getLoginUserId(), reqVO));
}CodegenServiceImpl.java
@Override
@Transactional(rollbackFor = Exception.class)
public List<Long> createCodegenList(Long userId, CodegenCreateListReqVO reqVO) {
List<Long> ids = new ArrayList<>(reqVO.getTableNames().size());
// 遍历添加。虽然效率会低一点，但是没必要做成完全批量，因为不会这么大量
reqVO.getTableNames().forEach(tableName -> ids.add(createCodegen(userId, reqVO.getDataSourceConfigId(), tableName)));
return ids;
}
private Long createCodegen(Long userId, Long dataSourceConfigId, String tableName) {
// 从数据库中，获得数据库表结构
TableInfo tableInfo = databaseTableService.getTable(dataSourceConfigId, tableName);
// 导入
return createCodegen0(userId, dataSourceConfigId, tableInfo);
}
private Long createCodegen0(Long userId, Long dataSourceConfigId, TableInfo tableInfo) {
// 校验导入的表和字段非空
validateTableInfo(tableInfo);
// 校验是否已经存在
if (codegenTableMapper.selectByTableNameAndDataSourceConfigId(tableInfo.getName(),
dataSourceConfigId) != null) {
throw exception(CODEGEN_TABLE_EXISTS);
}
// 构建 CodegenTableDO 对象，插入到 DB 中
CodegenTableDO table = codegenBuilder.buildTable(tableInfo);
table.setDataSourceConfigId(dataSourceConfigId);
table.setScene(CodegenSceneEnum.ADMIN.getScene()); // 默认配置下，使用管理后台的模板
table.setFrontType(codegenProperties.getFrontType());
table.setAuthor(userApi.getUser(userId).getNickname());
codegenTableMapper.insert(table);
// 构建 CodegenColumnDO 数组，插入到 DB 中
List<CodegenColumnDO> columns = codegenBuilder.buildColumns(table.getId(), tableInfo.getFields());
// 如果没有主键，则使用第一个字段作为主键
if (!tableInfo.isHavePrimaryKey()) {
columns.get(0).setPrimaryKey(true);
}
codegenColumnMapper.insertBatch(columns);
return table.getId();
}
@VisibleForTesting
void validateTableInfo(TableInfo tableInfo) {
if (tableInfo == null) {
throw exception(CODEGEN_IMPORT_TABLE_NULL);
}
if (StrUtil.isEmpty(tableInfo.getComment())) {
throw exception(CODEGEN_TABLE_INFO_TABLE_COMMENT_IS_NULL);
}
if (CollUtil.isEmpty(tableInfo.getFields())) {
throw exception(CODEGEN_IMPORT_COLUMNS_NULL);
}
tableInfo.getFields().forEach(field -> {
if (StrUtil.isEmpty(field.getComment())) {
throw exception(CODEGEN_TABLE_INFO_COLUMN_COMMENT_IS_NULL, field.getName());
}
});
}3.3 代码生成
当我们点预览或者下载时都会调用generationCodes方法生成
CodegenController.java
@Operation(summary = "预览生成代码")
@GetMapping("/preview")
@Parameter(name = "tableId", description = "表编号", required = true, example = "1024")
@PreAuthorize("@ss.hasPermission('infra:codegen:preview')")
public CommonResult<List<CodegenPreviewRespVO>> previewCodegen(@RequestParam("tableId") Long tableId) {
Map<String, String> codes = codegenService.generationCodes(tableId);
return success(CodegenConvert.INSTANCE.convert(codes));
}
@Operation(summary = "下载生成代码")
@GetMapping("/download")
@Parameter(name = "tableId", description = "表编号", required = true, example = "1024")
@PreAuthorize("@ss.hasPermission('infra:codegen:download')")
public void downloadCodegen(@RequestParam("tableId") Long tableId,
HttpServletResponse response) throws IOException {
// 生成代码
Map<String, String> codes = codegenService.generationCodes(tableId);
// 构建 zip 包
String[] paths = codes.keySet().toArray(new String[0]);
ByteArrayInputStream[] ins = codes.values().stream().map(IoUtil::toUtf8Stream).toArray(ByteArrayInputStream[]::new);
ByteArrayOutputStream outputStream = new ByteArrayOutputStream();
ZipUtil.zip(outputStream, paths, ins);
// 输出
writeAttachment(response, "codegen.zip", outputStream.toByteArray());
}CodegenServiceImpl.java
@Override
public Map<String, String> generationCodes(Long tableId) {
// 校验是否已经存在
CodegenTableDO table = codegenTableMapper.selectById(tableId);
if (table == null) {
throw exception(CODEGEN_TABLE_NOT_EXISTS);
}
List<CodegenColumnDO> columns = codegenColumnMapper.selectListByTableId(tableId);
if (CollUtil.isEmpty(columns)) {
throw exception(CODEGEN_COLUMN_NOT_EXISTS);
}
// 如果是主子表，则加载对应的子表信息
List<CodegenTableDO> subTables = null;
List<List<CodegenColumnDO>> subColumnsList = null;
if (CodegenTemplateTypeEnum.isMaster(table.getTemplateType())) {
// 校验子表存在
subTables = codegenTableMapper.selectListByTemplateTypeAndMasterTableId(
CodegenTemplateTypeEnum.SUB.getType(), tableId);
if (CollUtil.isEmpty(subTables)) {
throw exception(CODEGEN_MASTER_GENERATION_FAIL_NO_SUB_TABLE);
}
// 校验子表的关联字段存在
subColumnsList = new ArrayList<>();
for (CodegenTableDO subTable : subTables) {
List<CodegenColumnDO> subColumns = codegenColumnMapper.selectListByTableId(subTable.getId());
if (CollUtil.findOne(subColumns, column -> column.getId().equals(subTable.getSubJoinColumnId())) == null) {
throw exception(CODEGEN_SUB_COLUMN_NOT_EXISTS, subTable.getId());
}
subColumnsList.add(subColumns);
}
}
// 执行生成
return codegenEngine.execute(table, columns, subTables, subColumnsList);
}因为现在只看基础的代码生成流程，所以codegenEngine.execute(table, columns, subTables, subColumnsList)这边只看前两个参数，后面的先不关心
主要生成逻辑
先获取所有模板，然后根据业务需求选取所需模板文件绑定变量生成代码
CodegenEngine.java
/**
* 生成代码
*
* @param table 表定义
* @param columns table 的字段定义数组
* @param subTables 子表数组，当且仅当主子表时使用
* @param subColumnsList subTables 的字段定义数组
* @return 生成的代码，key 是路径，value 是对应代码
*/
public Map<String, String> execute(CodegenTableDO table, List<CodegenColumnDO> columns,
List<CodegenTableDO> subTables, List<List<CodegenColumnDO>> subColumnsList) {
// 1.1 初始化 bindMap 上下文
Map<String, Object> bindingMap = initBindingMap(table, columns, subTables, subColumnsList);
// 1.2 获得模版
Map<String, String> templates = getTemplates(table.getFrontType());
// 2. 执行生成
Map<String, String> result = Maps.newLinkedHashMapWithExpectedSize(templates.size()); // 有序
templates.forEach((vmPath, filePath) -> {
// 2.1 特殊：主子表专属逻辑
if (isSubTemplate(vmPath)) {
generateSubCode(table, subTables, result, vmPath, filePath, bindingMap);
return;
// 2.2 特殊：树表专属逻辑
} else if (isPageReqVOTemplate(vmPath)) {
// 减少多余的类生成，例如说 PageVO.java 类
if (CodegenTemplateTypeEnum.isTree(table.getTemplateType())) {
return;
}
} else if (isListReqVOTemplate(vmPath)) {
// 减少多余的类生成，例如说 ListVO.java 类
if (!CodegenTemplateTypeEnum.isTree(table.getTemplateType())) {
return;
}
}
// 2.3 默认生成
generateCode(result, vmPath, filePath, bindingMap);
});
return result;
}
private void generateCode(Map<String, String> result, String vmPath,
String filePath, Map<String, Object> bindingMap) {
filePath = formatFilePath(filePath, bindingMap);
// 根据模板路径获取到模板内容并绑定变量数据
String content = templateEngine.getTemplate(vmPath).render(bindingMap);
// 格式化代码
content = prettyCode(content);
result.put(filePath, content);
}
模板配置如下
/**
* 后端的模板配置
*
* key：模板在 resources 的地址
* value：生成的路径
*/
private static final Map<String, String> SERVER_TEMPLATES = MapUtil.<String, String>builder(new LinkedHashMap<>()) // 有序
// Java module-biz Main
.put(javaTemplatePath("controller/vo/pageReqVO"), javaModuleImplVOFilePath("PageReqVO"))
.put(javaTemplatePath("controller/vo/listReqVO"), javaModuleImplVOFilePath("ListReqVO"))
.put(javaTemplatePath("controller/vo/respVO"), javaModuleImplVOFilePath("RespVO"))
.put(javaTemplatePath("controller/vo/saveReqVO"), javaModuleImplVOFilePath("SaveReqVO"))
.put(javaTemplatePath("controller/controller"), javaModuleImplControllerFilePath())
.put(javaTemplatePath("dal/do"),
javaModuleImplMainFilePath("dal/dataobject/${table.businessName}/${table.className}DO"))
.put(javaTemplatePath("dal/do_sub"), // 特殊：主子表专属逻辑
javaModuleImplMainFilePath("dal/dataobject/${table.businessName}/${subTable.className}DO"))
.put(javaTemplatePath("dal/mapper"),
javaModuleImplMainFilePath("dal/mysql/${table.businessName}/${table.className}Mapper"))
.put(javaTemplatePath("dal/mapper_sub"), // 特殊：主子表专属逻辑
javaModuleImplMainFilePath("dal/mysql/${table.businessName}/${subTable.className}Mapper"))
.put(javaTemplatePath("dal/mapper.xml"), mapperXmlFilePath())
.put(javaTemplatePath("service/serviceImpl"),
javaModuleImplMainFilePath("service/${table.businessName}/${table.className}ServiceImpl"))
.put(javaTemplatePath("service/service"),
javaModuleImplMainFilePath("service/${table.businessName}/${table.className}Service"))
// Java module-biz Test
.put(javaTemplatePath("test/serviceTest"),
javaModuleImplTestFilePath("service/${table.businessName}/${table.className}ServiceImplTest"))
// Java module-api Main
.put(javaTemplatePath("enums/errorcode"), javaModuleApiMainFilePath("enums/ErrorCodeConstants_手动操作"))
// SQL
.put("codegen/sql/sql.vm", "sql/sql.sql")
.put("codegen/sql/h2.vm", "sql/h2.sql")
.build();
/**
* 后端的配置模版
*
* key1：UI 模版的类型 {@link CodegenFrontTypeEnum#getType()}
* key2：模板在 resources 的地址
* value：生成的路径
*/
private static final Table<Integer, String, String> FRONT_TEMPLATES = ImmutableTable.<Integer, String, String>builder()
// Vue2 标准模版
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/index.vue"),
vueFilePath("views/${table.moduleName}/${table.businessName}/index.vue"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("api/api.js"),
vueFilePath("api/${table.moduleName}/${table.businessName}/index.js"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/form.vue"),
vueFilePath("views/${table.moduleName}/${table.businessName}/${simpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/components/form_sub_normal.vue"), // 特殊：主子表专属逻辑
vueFilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/components/form_sub_inner.vue"), // 特殊：主子表专属逻辑
vueFilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/components/form_sub_erp.vue"), // 特殊：主子表专属逻辑
vueFilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/components/list_sub_inner.vue"), // 特殊：主子表专属逻辑
vueFilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}List.vue"))
.put(CodegenFrontTypeEnum.VUE2.getType(), vueTemplatePath("views/components/list_sub_erp.vue"), // 特殊：主子表专属逻辑
vueFilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}List.vue"))
// Vue3 标准模版
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/index.vue"),
vue3FilePath("views/${table.moduleName}/${table.businessName}/index.vue"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/form.vue"),
vue3FilePath("views/${table.moduleName}/${table.businessName}/${simpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/components/form_sub_normal.vue"), // 特殊：主子表专属逻辑
vue3FilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/components/form_sub_inner.vue"), // 特殊：主子表专属逻辑
vue3FilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/components/form_sub_erp.vue"), // 特殊：主子表专属逻辑
vue3FilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}Form.vue"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/components/list_sub_inner.vue"), // 特殊：主子表专属逻辑
vue3FilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}List.vue"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("views/components/list_sub_erp.vue"), // 特殊：主子表专属逻辑
vue3FilePath("views/${table.moduleName}/${table.businessName}/components/${subSimpleClassName}List.vue"))
// .put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("api/api.ts"),
// vue3FilePath("api/${table.moduleName}/${table.businessName}/index.ts"))
.put(CodegenFrontTypeEnum.VUE3.getType(), vue3TemplatePath("api/api.js"),
vue3FilePath("api/${table.moduleName}/${table.businessName}/index.js"))
// Vue3 vben 模版
.put(CodegenFrontTypeEnum.VUE3_VBEN.getType(), vue3VbenTemplatePath("views/data.ts"),
vue3FilePath("views/${table.moduleName}/${table.businessName}/${classNameVar}.data.ts"))
.put(CodegenFrontTypeEnum.VUE3_VBEN.getType(), vue3VbenTemplatePath("views/index.vue"),
vue3FilePath("views/${table.moduleName}/${table.businessName}/index.vue"))
.put(CodegenFrontTypeEnum.VUE3_VBEN.getType(), vue3VbenTemplatePath("views/form.vue"),
vue3FilePath("views/${table.moduleName}/${table.businessName}/${simpleClassName}Modal.vue"))
.put(CodegenFrontTypeEnum.VUE3_VBEN.getType(), vue3VbenTemplatePath("api/api.ts"),
vue3FilePath("api/${table.moduleName}/${table.businessName}/index.ts"))
.build();
